产品介绍

T26+ ADP

生产厂家: 深圳 产品型号: T26+ ADP
单价: <140.00 在线订购: 下订单
详细说明:

产品简介

产品用途 对 AVR SOP20 专用测试座、编程座
适用型号 ATtiny26 SOP20封装及引脚兼容的相关型号,如:
ATtiny26/ATtiny261/ATtiny461/ATtiny861
特点 1. 通过ISP接口,可直接对相关型号进行测试、烧写
2. 晶振可更换
3. 以排针方式引出所有引脚,引脚间距为2.54mm(100mil)

规格尺寸

AVR SOP20 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距(mm) 脚位 A(mm) B(mm) C(mm) D(mm) E*F(mm)
OTS-28-1.27-04 1.27 20 10.4±0.2 7.5±0.2 9.2±0.2 - 25.4*27

示意图
(仅供参考,精确数据请查看编程座PDF及实物)

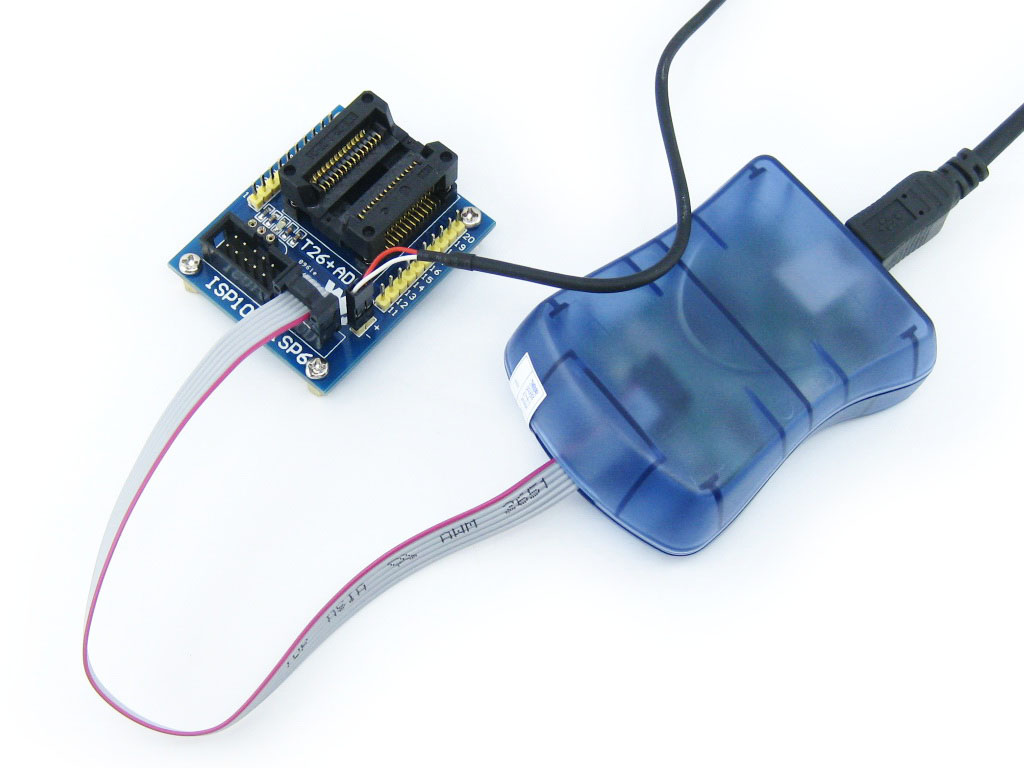

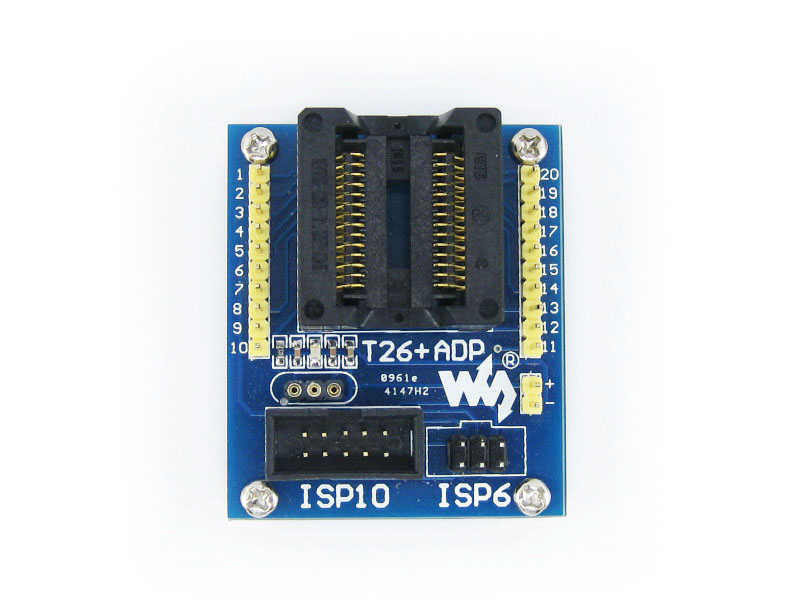

产品图片

AVR SOP20 专用编程座/测试座实物图片:



编程接口定义

AVR SOP20 专用编程座/测试座板载ISP标准编程接口,引脚定义如下所示:

10-pin ISP 接口定义
6-pin ISP 接口定义


配置清单

  1. T26+ ADP AVR 专用编程座 × 1

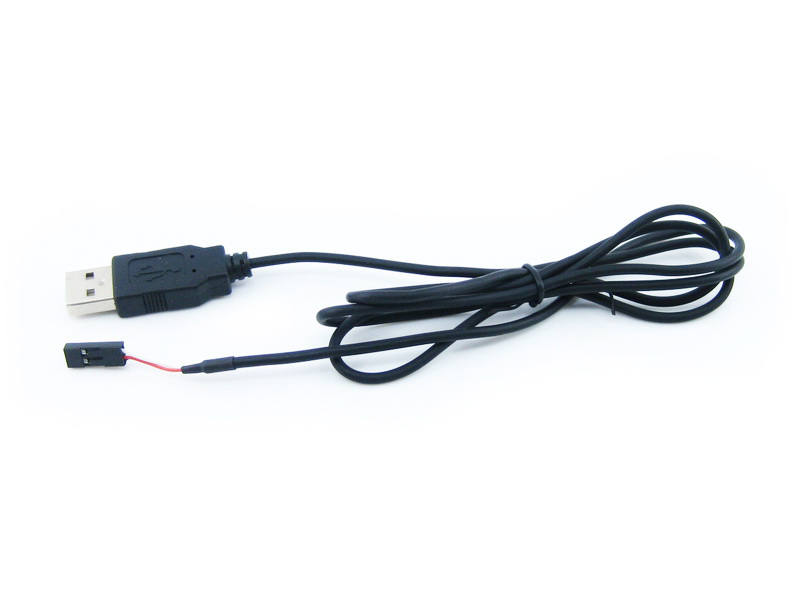

  2. USB取电线(2PIN头) × 1
