产品用途	对 AVR SSOP14 专用测试座、编程座
适用型号	ATtiny24 SSOP14封装及引脚兼容的相关型号，如： ATtiny24/ATtiny44/ATtiny84
特点	1. 通过ISP接口，可直接对相关型号进行测试、烧写 2. 晶振可更换 3. 以排针方式引出所有引脚，引脚间距为2.54mm（100mil）

规格尺寸

AVR SSOP14 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：

型号	引脚间距(mm)	脚位	A(mm)	B(mm)	C(mm)	D(mm)	E*F(mm)
OTS-16-1.27-01	1.27	14	6.0±0.2	3.9±0.1	5.0±0.2	-	20*18
示意图 (仅供参考，精确数据请查看编程座PDF及实物)

产品图片

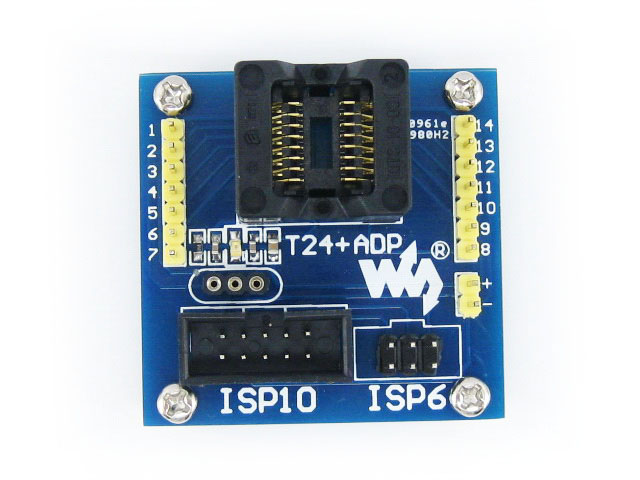

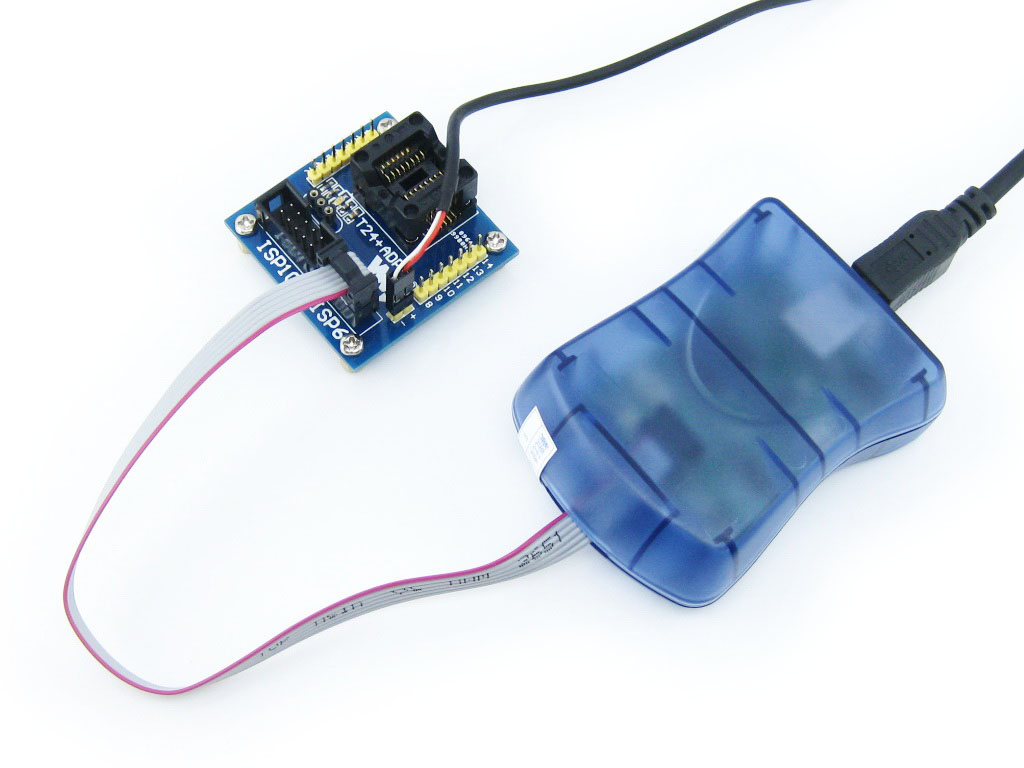

AVR SSOP14 专用编程座/测试座实物图片：

编程接口定义

AVR SSOP14 专用编程座/测试座板载ISP标准编程接口，引脚定义如下所示：

10-pin ISP 接口定义

6-pin ISP 接口定义

配置清单

T24+ ADP AVR 专用编程座 × 1
USB取电线(2PIN头) × 1

上一篇：T13+ ADPII 下一篇：T2313+ ADP

发布者：ic　发布时间： 2012-06-03 10:50　浏览次数：【关闭】【顶部】
